■ 采用标准
UL1283
EN60384-14
GB/T14472-1998

■ Structures
介质：聚丙烯膜。
电极：金属真空蒸发层。
外壳：阻燃PBT塑壳（UL94 V-0）。
封装：阻燃环氧树脂（UL94 V-0）。
引脚：镀锡铜包钢线。

■
    典型应用
    跨线、抑制突波、交流场合等

    ■ 特点
    体积小，有良好自愈性，抗湿性强，耐过电压性能优良

    ■ 安全认证

    认证标志

    证书号

    在申请

    在申请

    在申请

    ENEC

    在申请

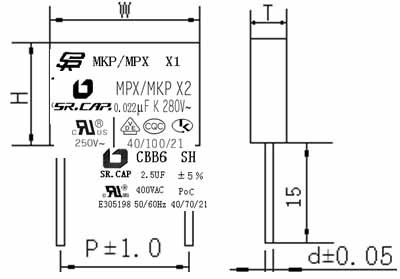

    ■ 结构图

    说明：
      • 金属化聚丙烯有机薄膜
      • 喷金层
      • CP线
      • 环氧树脂
      • PBT阻燃塑料外壳
      • 符合ROHS标准

■ 外形尺寸

脚距mm

10

15

22.5

27.5

31.5

41.5

引线直径mm

0.6

0.6/0.8

0.8

0.8

0.8

1.0

■ 技术参数

气候条件

-40--+110℃

额定电压

300VAC/440VAC

容量范围

0.0022µF--4.7µF

容量偏差

（±5%）；（±10%）

耐电压

2000VDC  5S
极壳2380VAC      5S

绝缘电阻或时间常数

≤0.33µF

≥30000MΩ

＞0.33µF

≥10000S（MΩ.µF）

损耗角正切

＜1.0µF

0.0015  10KHz

20℃

≥1.0µF

≤0.0010 1 KHz

稳态湿热

温度：40±2℃
湿度：93%RH
持续时间：21天

无可见损伤，标志清晰
电容量：△C/C≤5%
损耗角正切（1KHz）：增加≤0.002
IR：≥额定值的50%

耐久性

+110℃，1000h
施加电压：1.25×额定电压
电容量：△C/C≤10%
绝缘电阻IR：≥额定值的50%

dv/dt（v/µs）

脚距

10

15

22.5

27.5

31.5

41.5

dv/dt

400

200

150

100

100

100



■ 特性曲线图

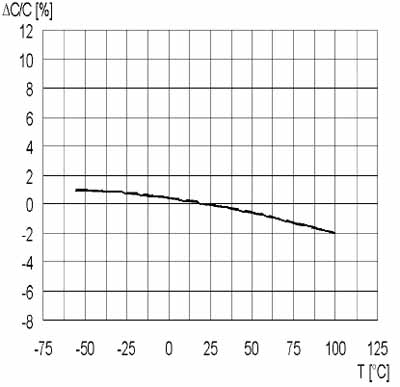

    容量与温度特性曲线

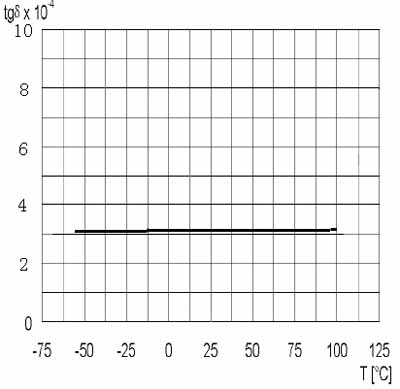

损耗角正切与温度特性曲线

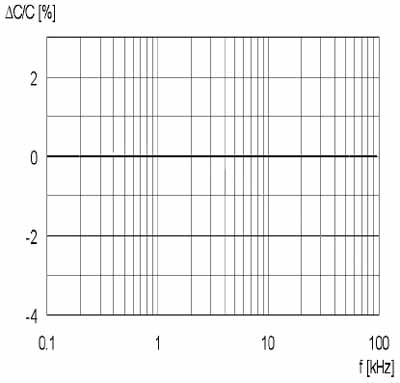

容量与频率特性曲线

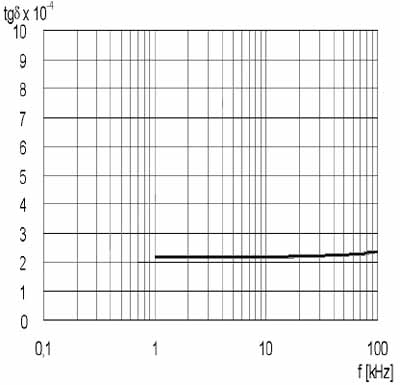

损耗角正切与频率特性曲线

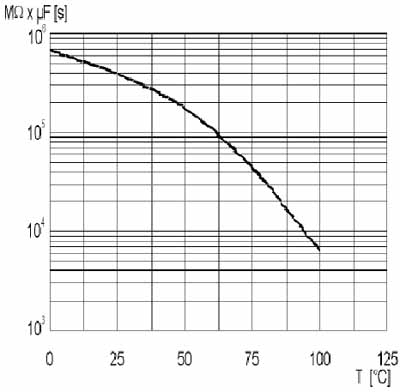

绝缘电阻与温度特性曲线

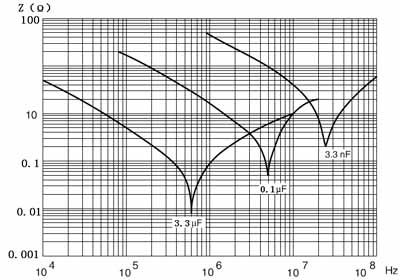

阻抗与频率特性曲线
■电容器规格尺寸表
MKP /MPX（X1）
产品规格
产品编码
外形尺寸（mm）
容量  µF
W±0.5
H±0.5
T ±0.5
P ±1.0
d ±0.05
300VAC/440VAC

222

0.0022



18

11

5

15

0.6

272

0.0027



18

11

5

15

0.6

332

0.0033



18

11

5

15

0.6

392

0.0039



18

11

5

15

0.6

472

0.0047



18

11

5

15

0.6

562

0.0056



18

11

5

15

0.6

682

0.0068



18

11

5

15

0.6

822

0.0082



18

11

5

15

0.6

103

0.01



18

11

5

15

0.6

103

0.01



18

11

5

15

0.6

123

0.012



18

11

5

15

0.6

153

0.015



18

11

5

15

0.6

183

0.018



18

11

5

15

0.6

223

0.022



18

12

6

15

0.8

273

0.027



18

13.5

7.5

15

0.8

333

0.033



18

13.5

7.5

15

0.8

393

0.039



18

13.5

7.5

15

0.8

473

0.047



18

14.5

8.5

15

0.8

563

0.056



18

15.5

9.5

15

0.8

683

0.068



26.5

16.5

7

22.5

0.8

823

0.082



26.5

17

8.5

22.5

0.8

104

0.1



26.5

17

8.5

22.5

0.8

124

0.12



26.5

19

10

22.5

0.8

154

0.15



26.5

20

11

22.5

0.8

184

0.18



26.5

22

12

22.5

0.8

184

0.18



31.5

20

11

27.5

0.8

204

0.2



26.5

22

12

22.5

0.8

204

0.2



31.5

20

11

27.5

0.8

224

0.22



26.5

22

12

22.5

0.8

224

0.22



31.5

20

11

27.5

0.8

274

0.27



26.5

23

14

22.5

0.8

274

0.27



31.5

22

13

27.5

0.8

334

0.33



31.5

25

14

27.5

0.8

394

0.39



31.5

25

14

27.5

0.8

474

0.47



32

25.5

16

27.5

0.8

564

0.56



31

26

18

27.5

0.8

684

0.68



38

28

18

31.5

0.8

824

0.82



38

30

20

31.5

0.8

105

1



48

30

20

41

1.0

125

1.2



48

30

20

41

1.0

155

1.5



48

37

25

41

1.0

185

1.8



48

37

25

41

1.0

205

2



48

37

25

41

1.0

225

2.2



58

43

33

51

1.0

255

2.5



58

43

33

51

1.0

275

2.7



58

43

33

51

1.0

305

3



58

43

33

51

1.0

335

3.3



58

43

33

51

1.0

395

3.9



58

43

33

51

1.0

405

4



58

43

33

51

1.0

455

4.5



58

43

33

51

1.0

475

4.7



58

43

33

51

1.0
