■ 采用标准
GB/T3667-2005（IEC60252/UL-810）
■ 结构
介质：聚丙烯膜。
电极：金属真空蒸发层（锌铝复合加厚型）。
外壳：阻燃ABS/PBT塑料壳（UL94V-0）。
封装：阻燃环氧树脂（UL94 V-0）。
引脚：镀锡铜包钢线或PVC电子线（UL94 V-0）
及插接端子。
■ 典型应用
适用于频率为50Hz/60Hz的交流电源供电的单相
电动机的启动和运转。
■ 特点
塑壳封装外观一致性好，有良好自愈性。
高频损耗小，绝缘电阻高寿命长。
■ 证书号：E305198
■外形尺寸
脚距mm |
27.5 |
31.5 |
41.5 |
51.5 |
引线直径mm |
0.8 |
1.0 |
||
PVC电子线 |
20#；? 18#(UL94V-0) |
|||
端子 |
普端;? 187#单,双端;? 250#单,双端 |
|||
■技术参数
气候条件 |
-40--+70℃ |
额定电压 |
250VAC;350VAC;400VAC;450VAC |
容量范围 |
0.5μF--10μF |
容量偏差 |
（±5%）（±10%）(+10/-5)% |
耐电压 |
端子与端子之间 ?TV: ?2.0UR （5S） |
端子与外壳之间? TV:? 2500VAC（5S） |
|
绝缘电阻或 |
?IR≥4000S (MΩ.μF)? At 100VDC |
损耗 |
tgδ≤0.002?????? 1KHz?? 20℃ |
稳态湿热 |
温度：40±2℃ |
耐久性 |
+70℃，600Hr |
说明：
- 金属化聚丙烯薄膜
- 喷金层?
- CP线或PVC电子线及端子
- 环氧树脂
- PBT阻燃塑料外壳
- 符合ROHS标准
-
■ 特性曲线图

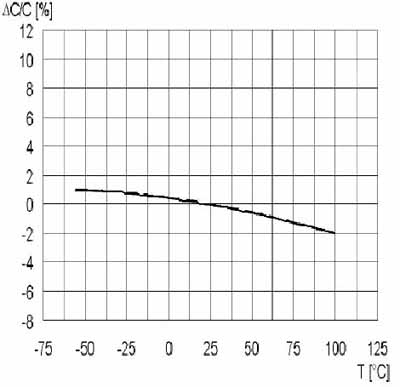

容量与温度特性曲线

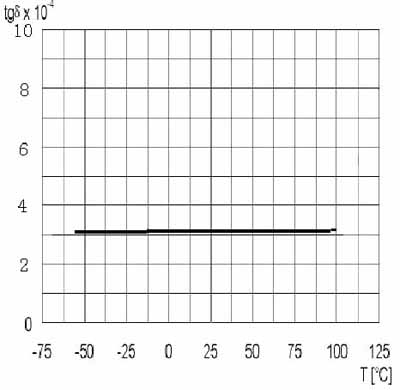

损耗角正切与温度特性曲线

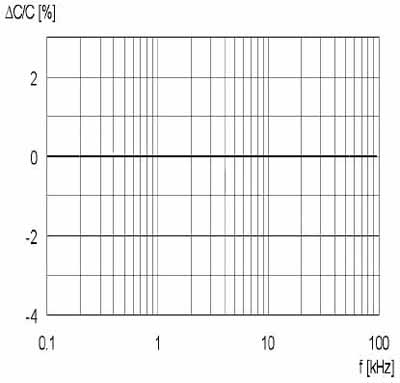

容量与频率特性曲线

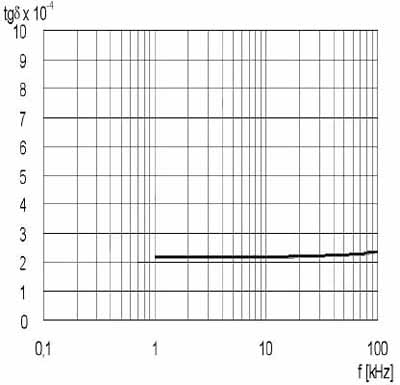

损耗角正切与频率特性曲线

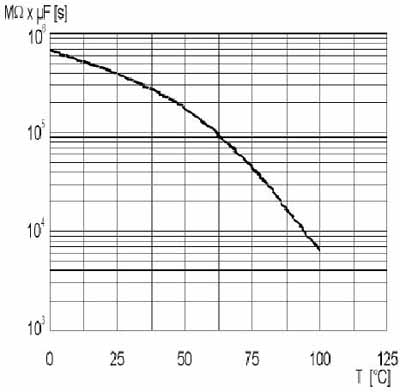

绝缘电阻与温度特性曲线
CBB61（CB6）
产品规格 |
产品编码 |
外形尺寸（mm） |
||||
容量????????? μF |
W±0.5? |
T ±0.5 |
H±0.5? |
P ±1.0? |
||
504 |
0.5 |
CB6504J(K)G3211200 |
32.0 | 11.0 | 20.0 | 27.5 |
105 |
1.0 |
CB6105J(K)G3211200 |
32.0 | 11.0 | 20.0 | 27.5 |
125 |
1.2 |
CB6125J(K)G3211200 |
32.0 | 11.0 | 20.0 | 27.5 |
155 |
1.5 |
CB6155J(K)G3211200 |
32.0 |
11.0 |
20.0 |
27.5 |
205 |
2.0 |
CB6205J(K)G3213230 |
32.0 |
13.0 |
23.0 |
27.5 |
225 |
2.2 |
CB6225J(K)G3213230 |
32.0 |
13.0 |
23.0 |
27.5 |
255 |
2.5 |
CB6255J(K)G3813220 |
38.0 |
13.0 |
22.0 |
31.0 |
305 |
3.0 |
CB6305J(K)G3814230 |
38.0 |
14.0 |
23.0 |
31.0 |
355 |
3.5 |
CB6355J(K)G3814230 |
38.0 |
14.0 |
23.0 |
31.0 |
405 |
4.0 |
CB6405J(K)G3816260 |
38.0 |
16.0 |
26.0 |
31.0 |
455 |
4.5 |
CB6455J(K)G3816260 |
38.0 |
16.0 |
26.0 |
31.0 |
505 |
5.0 |
CB6505J(K)G3818280 |
38.0 |
18.0 |
28.0 |
31.0 |
555 |
5.5 |
CB6555J(K)G3818280 |
38.0 |
18.0 |
28.0 |
31.0 |
605 |
6.0 |
CB6605J(K)G3818280 |
38.0 |
18.0 |
28.0 |
31.0 |
685 |
6.8 |
CB6685J(K)G3820300 |
38.0 |
20.0 |
30.0 |
31.0 |
705 |
7.0 |
CB6705J(K)G3820300 |
38.0 |
20.0 |
30.0 |
31.0 |
805 |
8.0 |
CB6805J(K)G3821310 |
38.0 |
21.0 |
31.0 |
31.0 |
905 |
9.0 |
CB6905J(K)G4820300 |
48.0 |
20.0 |
30.0 |
41.0 |
106 |
10.0 |
CB6106J(K)G4820300 |
48.0 |
20.0 |
30.0 |
41.0 |
350VAC |
||||||
504 |
0.5 |
CB6504J(K)H3211200 |
32.0 |
11.0 |
20.0 |
27.5 |
105 |
1.0 |
CB6105J(K)H3211200 |
32.0 |
11.0 |
20.0 |
27.5 |
125 |
1.2 |
CB6125J(K)H3212220 |
32.0 |
12.0 |
22.0 |
27.5 |
155 |
1.5 |
CB6155J(K)H3813220 |
38.0 |
13.0 |
22.0 |
31 |
205 |
2.0 |
CB6205J(K)H3814230 |
38.0 |
14.0 |
23.0 |
31 |
225 |
2.2 |
CB6225J(K)H3814230 |
38.0 |
14.0 |
23.0 |
31 |
255 |
2.5 |
CB6255J(K)H3815250 |
38.0 |
15.0 |
25.0 |
31 |
305 |
3.0 |
CB6305J(K)H3816260 |
38.0 |
16.0 |
26.0 |
31 |
355 |
3.5 |
CB6335J(K)H3818280 |
38.0 |
18.0 |
28.0 |
31 |
405 |
4.0 |
CB6405J(K)H3820300 |
38.0 |
20.0 |
30.0 |
31 |
455 |
4.5 |
CB6455J(K)H3821310 |
38.0 |
21.0 |
31.0 |
31 |
505 |
5.0 |
CB6505J(K)H3821310 |
38.0 |
21.0 |
31.0 |
31 |
555 |
5.5 |
CB6555J(K)H4820300 |
48.0 |
20.0 |
30.0 |
41 |
605 |
6.0 |
CB6605J(K)H4820300 |
48.0 |
20.0 |
30.0 |
41 |
705 |
7.0 |
CB6705J(K)H5022320 |
50.0 |
22.0 |
32.0 |
41 |
805 |
8.0 |
CB6805J(K)H5022320 |
50.0 |
22.0 |
32.0 |
41 |
905 |
9.0 |
CB6905J(K)H4825370 |
48.0 |
25.0 |
37.0 |
41 |
106 |
10 |
CB6106J(K)H4825370 |
48.0 |
25.0 |
37.0 |
41 |
400VAC/450VAC |
||||||
504 |
0.5 |
CB6504J(K)J3812220 |
38.0 |
12.0 |
22.0 |
31.0 |
105 |
1.0 |
CB6105J(K)J3814230 |
38.0 |
14.0 |
23.0 |
31.0 |
155 |
1.5 |
CB6155J(K)J3815250 |
38.0 |
15.0 |
25.0 |
31.0 |
205 |
2.0 |
CB6205J(K)J3818280 |
38.0 |
18.0 |
28.0 |
31.0 |
255 |
2.5 |
CB6255J(K)J3821310 |
38.0 |
21.0 |
31.0 |
31.0 |
305 |
3.0 |
CB6305J(K)J4820300 |
48.0 |
20.0 |
30.0 |
41.0 |
355 |
3.5 |
CB6355J(K)J4820300 |
48.0 |
20.0 |
30.0 |
41.0 |
405 |
4.0 |
CB6405J(K)J5022320 |
50.0 |
22.0 |
32.0 |
41.0 |
455 |
4.5 |
CB6455J(K)J5022320 |
50.0 |
22.0 |
32.0 |
41.0 |
505 |
5.0 |
CB6505J(K)J4825370 |
48.0 |
25.0 |
37.0 |
41.0 |
555 |
5.5 |
CB6555J(K)J4825370 |
48.0 |
25.0 |
37.0 |
41.0 |
605 |
6.0 |
CB6605J(K)J4825370 |
48.0 |
25.0 |
37.0 |
41.0 |
705 |
7.0 |
CB6705J(K)J5130400 |
51.0 |
30.0 |
40.0 |
41.0 |
755 |
7.5 |
CB6755J(K)J5130400 |
51.0 |
30.0 |
40.0 |
41.0 |
805 |
8.0 |
CB6805J(K)J5130400 |
51.0 |
30.0 |
40.0 |
41.0 |
905 |
9.0 |
CB6905J(K)J5828400 |
58.0 |
28.0 |
40.0 |
51.0 |
106 |
10 |
CB6106J(K)J5930420 |
59.0 |
30.0 |
42.0 |
51.0 |
备注: |
当额定电压为400VAC/450VAC时有UL认证,其它额定电压在认证中 |
|||||
说明：
以上规格仅供参考；具体以承认书为准；使用时涉及到和极限参数有关问题请和塑镕联系。
